XXX机驱动控制板通信协议
一、硬件接线：

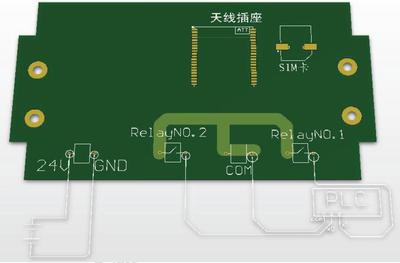

1、总接线示意图
2、PLC连接图：
两路继电器为继电器输出触点，10A250V。动作后对应指示灯会亮。
供电是24V2A或者12V2A也可以支持宽电压输入。
二、通信协议
1、手机卡需开通2G流量，支持3G4G手机卡的2G流量。
2、基本通信协议
连接方式为tcpip,服务器为TCP SERVER,洗车机为TCP CLIENT;需要提供域名和端口号，或者IP+端口号，最多可以存储2路IP地址。两个域名。洗车机以最后收到命令为执行命令，建议提供1个域名方便更改IP后仍可有效链接。
为节省卡流量，保证可靠通信，保证信息完整的前提下，指定一下协议：
设备心跳包： | 可以每1分钟发送一次，（每次是9字节，9字节X60分钟X24小时X30天+每天操作遥控次数X5字节=30天实际数据流量，流量方面你们自己考虑下，发送周期可长可短. | 用于识别连接服务器的设备是那一台，以十六进制发送，则实际发送内容为： |
|
样本： | “ID:0001” | 49443A303030310D0A |
|
总长度9个8位数 | | 0-9999台设备，从0x0000号设备开始叠加。共一万台设备后期需扩展可添加大小写字符。 |
|
服务器发送命令： | Only NO.1 Relay Open: O1O Only NO.2 Relay Open: O2O All Relays Normal Open: ANO All Relays Normal Close: ANC | 为节省流量资源简写发送命令，命令以\r\n(回车发送)为结尾 | 以十六进制发送，则实际发送内容为： |
只有1号打开 | “O1O\r\n” | | 4F314F0D0A |
只有2号打开 | “O2O\r\n” | | 4F324F0D0A |
所有都打开 | “ANO\r\n” | | 414E4F0D0A |
所有都关闭 | “ANC\r\n” | | 414E430D0A |
4种状态发射实例 |
|
|
|
|
|
|
|
3、修改网络参数协议
（1）功能描述：通过服务器与设备建立tcpip连接，凭密码123456加AT命令形式修改，可修改设备两路网络连接的IP（域名）和端口。
无线网络的IP地址和端口号是基站指定分配的每次连接都可能有变化，网络信号弱可能无法工作，更换IP地址命令要慎重使用，建议不要同时修改，如果要修改，应先修改A组，A组修改成功后，再修改B组，如果A组修改出现错误，可通过B组IP服务器重新修改A组IP。如果因修改IP导致无法连接，就只有返厂维修了。
（2）IP配置说明:通过网络发送密码加AT 指令的方式去设置和查询参数。以查询固件版本号为例，发送AT 指令。注：此处AT 指令中的回车符用{CR}表示，实际使用中请输入正确的字符。
从服务器端向模块发送“123456#AT+VER”前面的数字就是密码。后面就是获取版本号的命令。{CR}回车的意思就是发送十六进制的0d0a;
123456#AT+SOCKA=”TCP”,”192.168.1.100”,”8000”{CR}修改A组连接模式，IP，端口；
123456#AT+SOCKB=”TCP”,”192.168.1.100”,”8000”{CR}修改B组连接模式，IP，端口；
或：
123456#AT+SOCKA=”TCP”,”www.jqsun.com”,”8000”{CR}修改A组连接模式，域名，端口；
123456#AT+SOCKB=”TCP”,”www.jqmcu.com”,”8000”{CR}修改B组连接模式，域名，端口；
实际样例：
（3）保存参数命令（修改任何参数都要发送保存命令）
123456#AT+S{CR}保存参数，修改任何参数后都必须发送保存命令才可有效修改，否则重启设备后仍然保持元参数不变。
实际样例：
（4）修改默认密码
建议没必要修改。登录密码默认为123456；命令密码最长设置为6 位
AT+ CMDPW = pass {CR}修改密码为888999样例：”AT+CMDPW =888999” {CR}
实际样例
4、获取设备地里位置，基站定位
123456#AT+LBS {CR}
功能：获取基站定位信息
返回值格式：
LAC：位置区码
CID：基站代码
可以到该地址转化坐标：http://www.cellid.cn/
实际样例：
5、心跳包周期配置
(1) 设置心跳包的发送间隔时间
例如，将发送间隔时间设置为60 秒
123456#AT+HEARTTM=60{CR}
实际发送样例：
